Электрификация кухни в "хрущёвке".

Первым делом был составлен 3D план расположения мебели.
Выглядит это примерно так:

После того как согласовали дизайн-проект, была заказана электрика(ибо купить просто так 12 нормальных розеток в Сатке сложно), куплены кабеля и подрозетники.

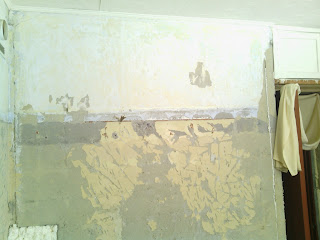

Стены до начала работы:

И...понеслась штраба по стенам.
Стенка между кухней и ванной тонкая - 50мм - как раз на глубину подрозетника. Спасло то, что ванная комната была отделана панелями.

Потом, вмуровываются подрозетники:

Далее, прокладывается кабель силовой и TV.
Кабель силовой от ТВ кабеля должен прокладываться отдельно, дабы избежать помех в телевизоре. Ну, у наших телевизионщиков местных особо мозгов то нет, и они бывает прокладывают ТВ кабель прям рядом с силой. Так что за ними глаз-да-глаз нужен!
Проложенные кабеля:

Ну, пред - последний этап электромонтажа это замазка штрабы.

Установка розеток, по уму, осуществляется после отделки.
т.е. сначала шпатлют стены, клеят обои.. потом звонят мне - я прихожу и устанавливаю розетки.

Стоимость работ на этом объекте:
- дизайн-проект кухни в два варианта - 2 000р
- электромонтажные работы 11 500р
Итого: 13 500р.
Материалы в стоимость работ не входят. На этом объекте на материал потрачено порядка 2 500р - 3 000 р.

Электрификация кухни по адресу Кирова 4...

Итак, электрификация кухни.
Кухня, вообще самый энерго-потребляемый контур и самый опасный(после санузла).

Задача: установить розетки электрические - 7 шт. По возможности не нарушая отделки.
Желание клиента - закон в рамках ПУЭ-7.

1) Так было.

2) начал с демонтажа. И тут понеслись матюки в сторону строителей, комиссии принявшей дом и т.д.
Демонтируя розетку было замечено, что соединения проводов было выполнено безобразно, пьяным ПТУ-шником левой пяткой правой ноги. Отсутствовало заземление(как выяснилось позже), не соблюдена цветовая дифференциация проводов, нарушена изоляция, некачественное соединение запрещенным способом(простые скрутки запрещены).

3) Ну все лирика. Понеслась штраба по стенам :)

4) После "вмораживания" подрозеткнков разбрасываю кабеля.

5) Ну, а после, замазываю штробы.

6) Установка розеток.
Вот этих:

Вобщем дальше веселуха!

Прозвонил провода...один не звонится. Где то перебит горе-строителями.
Короче говоря, желто-зеленый фаза, а синий(как положено) ноль.

Так и есть!

Слева на право первый диф-автомат - кухня.
На кухню вообще накосячили. И без заземления оставили и нулевой проводник с нарушенной изоляцией.

Изолировал этот проводник термоусадкой.

7) Пришлось вводить заземление в кухню от другого контура.



8) Установлена часть розеток. Замазаны штраба под заземление.

К сожалению сохранилась всего одна фотка. Флешка на фотике глючит.

.....

Вобщем и целом. Стены в этом доме хорошие!  Электрика правда сделана тяп-ляп и на китайских автоматах. Но, хорошо хоть кабеля медные)))

Стоимость работ: 5 200р.
